射频电流探头EM5011
射频电流探头EM5011（20Hz-200MHz）是一款EMI/EMS两用的射频电流探头。既可以直接作为射频电流注入探头（EMS应用场合），也可以外接50欧贯通式负载，转换成标准的射频干扰电流接收探头（EMI应用场合）。EMS注入探头主要用于大电流注入实验测试，EMS测量场合。
EMI接收探头主要用于20Hz到200MHz的EMI干扰测量和屏蔽效果测量。具有300kHz到100MHz平坦的频率响应曲线，常用于夹在被测设备的电源线或者控制线上，测量干扰信号电流的大小。电流探头的射频输出电压正比于被测干扰信号电流的大小。可以非常方便地夹在被测导线上，用在那些不能使用人工电源网络的EMI测量场合（如电流太大或接线困难等）。本探头符合CISPR 16-1-2标准要求。
一、特点：
1.宽带频率（20Hz-200MHz）；
2.高灵敏度；
3.外接50欧贯通负载可以变成标准的EMI干扰电流接收探头；
4.EMI/EMS两用；
5.满足大负载测量需求（高达200A,DC/AC）；
6.钳口直径约22mm，易于开合，使用方便。
二、产品规格：
| 射频电流测量 （外接50欧贯通负载） | 射频电流注入 |
可用频率范围 | 20 Hz to 200 MHz |
转移特性平坦区的频率范围 (–3 dB) | 300kHz to 100 MHz |
转移特性按20 dB/十倍频程衰减的 频率范围 | 20 Hz to 300 kHz |
射频接头 | N female |
输出阻抗 | 50Ω(f ≥ 10 MHz) | 无 |
驻波比 | <2 f="">10 MHz) | 无 |
插入阻抗 | ≤0.8Ω | ≤1Ω |
平坦区转移阻抗 ZT | 3.16Ω | 7.1Ω |
平坦区转移因子 K （图1） | -10dB(1/Ω) | -17dB(1/Ω) |
抗外磁场能力 | >40 dB |
大容许被测DC /AC 电流 | 200 A (f < 1 kHz) |
大容许被测射频电流 | 1 A (f > 1 MHz) |
低频电流容许值 | 6A（ f < 1 kHz） |
射频电流容许值 随频率增大而减小 | 0.2A（ f < 1MHz） | 0.45A（ f < 1MHz） |
2W(f > 1 MHz) | 10W(f > 1 MHz) 50W（15min） |
工作温度 | –10?°C to +55?°C |
存储温度 | –25?°C to 70?°C |
磁芯大温度 | 80?°C |
外形尺寸 | 78x26x71mm |
内孔直径 | 22 mm |
重量 | 260g |
三、产品及附件说明：

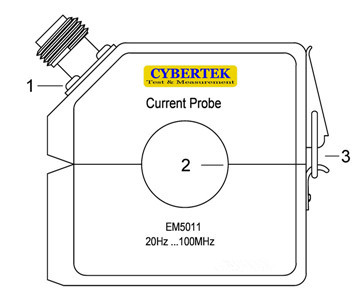

（1）主体说明：
1.输出接口：N母头
2.电流探头卡口：孔径22mm
3.开关：实现钳口开合
四、装箱单：
装 箱 单 |
名 称 | 数 量 |
EM5011本体 | 1个 |
N转BNC | 1个 |
50欧贯通负载CK-50 | 1个 |
射频连接线(BNC头) | 1条 |
说明书及保修卡 | 1册 |
检测报册 | 1页 |
