近场探头放大器

       近场探头放大器EM5020A、EM5020B，配合本公司EM5030近场探头使用，主要对所要测试的微弱信号进行放大， 频率范围9kHz-3GHz；EM5020A增益约为20dB，EM5020B增益约30dB,可以大大提高系统测试的灵敏度。标配USB适配器和USB升压电源转接线，可以直接通过频谱分析仪或者接收机自带的USB接口供电，使用更加方便。配合本公司EM5030近场探头可以快速准确地确定电磁干扰源头，避免盲目更改EMI设计，能大幅提高产品开发效率，并降低开发成本。

一、特性：

二、应用：

1.EMI干扰源定位测试系统

2.小信号放大

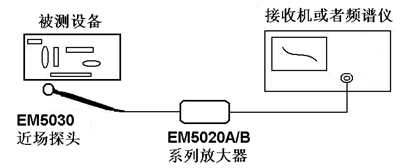

三、干扰源测试系统示意图：

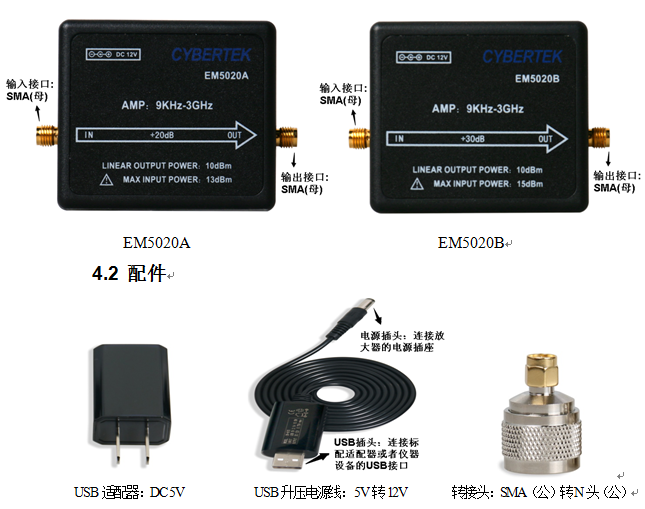

三、各部分名称：

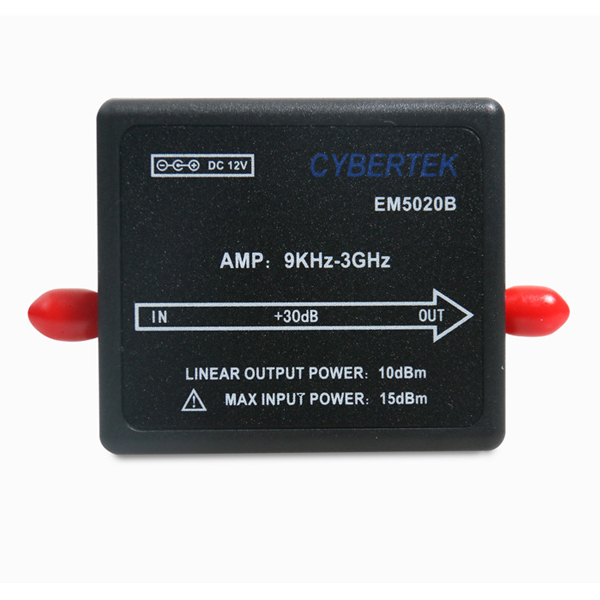

3.1 放大器本体：

四、使用步骤:

1）将前置放大器输出端口连接到频谱仪或者接收机;

2）连接前置放大器电源;

3）连接输入信号(确保输入信号功率没过放大器大输入功率)。

五、使用须知：

1）未知信号大小测量时，不能连接前置放大器！确认信号很微弱时，才能连接前置放大器。EM5020A大输入功率13dBm；EM5030B大输入功率15dBm；过该值可能会引起放大器损坏。

2）配合EM5030使用时，确保周围没有强磁场存在后，才能连接前置放大器。

六、装箱单：
